100mm行程雙聯直滑電位器

系　列：SA100

規　格：請參考如下簡介

詳細規格書

100mm行程雙聯直滑電位器產品介紹

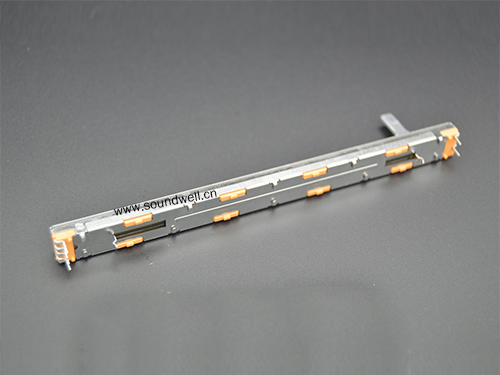

直滑電位器型號：SA10005GOA0A-HA1

電位器名稱：100mm行程雙聯直滑電位器

SA100雙聯直滑電位器特點：性能穩定，手感較好，可以過波峰焊接，推柄可帶LED，產品可以帶中點定位。有多種豐富的產品可以選擇，可應對各種不同的需求。

SA100雙聯直滑電位器應用：調音臺、電子琴、吉他等

主要功能：調節音量、調節音調、調節平衡等

SA100雙聯直滑電位器產品規格參數

主要規格:滑動行程：100mm
                 額定功率：0.2W
                最高使用電壓：AC 100V；
                工作溫度：－10℃ ～70℃；
                滑動壽命：10，000次以上；

一、MECHANICAL CHARACTERISTIC 機械特性
       1、Sliding force    滑動力矩：15~150gf.cm
       2、Click force    定位推動力：80~330gf.cm
       3、Total travel slide    全滑動行程：100mm
       4、Lever Stop Strength 柄止檔強度：≥3Kgf.cm
       5、Lever Wobble (mm p-p) 滑柄偏擺量：1.6mm Max

二、ELECTRICAL CHARACTERISTIC 電氣特性
       1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
       2、Resistance Taper 電阻特性曲線：B
       3、Rating Power 額定功率：0.2W
       4、Max. Operating Voltage 最大工作電壓：100V AC
       5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
       6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
       7、Dielectric Voltage 耐電壓：1 Minute at AC 250V

三、ENDURANCE CHARACTERISTIC 耐久特性
      1、Sliding Life 滑動壽命：10,000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject   to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

100mm行程雙聯直滑電位器規格書
